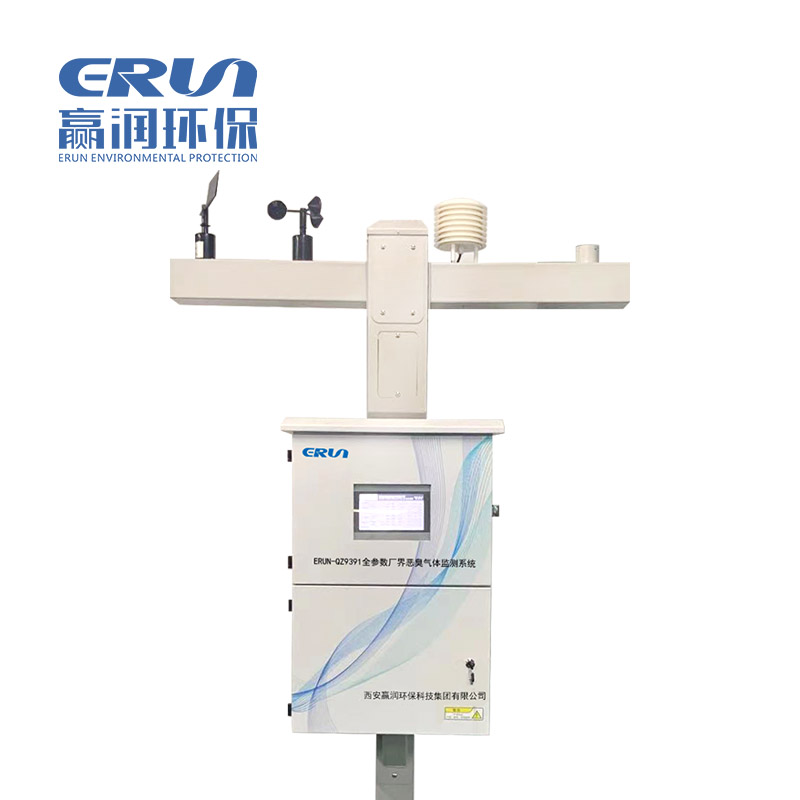

廠界大氣污染因子監測設備ERUN-QZ9390

廠界

產品描述

廠界大氣污染因子監測設備ERUN-QZ9390主要原理是：利用大氣污染因子（廢氣、毒氣和粉塵）擴散運動，采用氣體或粉塵傳感器信號分析技術，可實時監測大氣污染因子（廢氣、毒氣和粉塵），能夠替代人工檢測方法，滿足全天候無人值守監測污染物的目的，提供實時的監測數據、趨勢變化、報警信息等功能，通過無線傳輸模塊將監測數據實時傳輸至當地環保局平臺或其他云平臺，同時還可集成氣象參數等。

在線咨詢馬上詢價

ERUN-QZ9390廠界大氣污染因子監測設備產品簡介：

廠界大氣污染因子監測設備ERUN-QZ9390主要原理是：利用大氣污染因子（廢氣、毒氣和粉塵）擴散運動，采用氣體或粉塵傳感器信號分析技術，可實時監測大氣污染因子（廢氣、毒氣和粉塵），能夠替代人工檢測方法，滿足全天候無人值守監測污染物的目的，提供實時的監測數據、趨勢變化、報警信息等功能，通過無線傳輸模塊將監測數據實時傳輸至當地環保局平臺或其他云平臺，同時還可集成氣象參數等。

ERUN-QZ9390廠界大氣污染因子監測設備設計依據：

本產品設計與制造應滿足或優于如下規范、標準的最新版本。如果幾種規范和標準適用于同一情況，則應遵循最為嚴格的規范。若規格書與相關的規范和標準有沖突，則應明確提出并得到確認后實施。

GB 16297-1996	大氣污染物綜合排放標準
GB 31570-2015	石油煉制工業污染物排放標準
GB 31571-2015	石油化學工業污染物排放標準
HJ/T 212	污染源在線自動監控（監測）系統數據傳輸標準
GB/T16157-1996	固定污染源排放中顆粒物測定與氣態污染物采樣方法
GB/T 2625-1981	過程檢測和控制流程圖用圖形符號和文字代號
GB 4208-2008	外殼防護等級（IP 代碼）
GB/T 4830-1984	工業自動化儀表氣源壓力范圍和質量
GB 50093-2012	自動化儀表工程施工及質量驗收規范
GB 50169-2006	電氣裝置安裝工程接地裝置施工及驗收規范
GB3095	《環境空氣質量標準》
DB13 2322-2016	《工業企業揮發性有機物排放標準》
GB12519	《分析儀器通用技術條件》

ERUN-QZ9390廠界大氣污染因子監測設備技術參數：

檢測氣體：揮發性有機物、二氧化硫、氮氧化物、氯化氫、硫化氫、氨氣、粉塵等（可根據實際需求選配）
檢測范圍、分辨率和檢測原理，可選：
TVOC：0-50ppm，0.01ppm，PID光離子原理
SO2：0-100ppm，0.01ppm，電化學原理
NOx：0-100ppm，0.01ppm，電化學原理
HCL：0-100ppm，0.01ppm，電化學原理
H2S：0-100ppm，0.01ppm，電化學原理
NH3：0-100ppm，0.01ppm，電化學原理
PM2.5：0-1000ug/m3，1ug/m3，激光粉塵傳感器
PM10：0-1000ug/m3，1ug/m3，激光粉塵傳感器
傳感器壽命：PID光離子2年，電化學2-3年，根據傳感器原理不同壽命不同
檢測精度：≤±2%F.S（全量程內2%，）
工作方式：固定式安裝，在線檢測，擴散式測量，管道式（M45X1.5外螺紋）、流通式、泵吸式可選。
安裝方式：管道式、壁掛式。管道式的工作壓力為大氣壓±30%，超出范圍需降壓處理。
響應時間：T90≤20秒（TVOC使用光離子原理小于15秒）
恢復時間：≤30秒
輸出信號：總線制RS485（RTU）、三(四)線制4～20mA、可選0～20mA、1～5V、0～5V、0～10V、無線傳輸。
報警方式：現場聲光報警（選配），默認1路，可選3路無源觸點（干節點）輸出，三級報警，報警點可設置。
工作環境：-40℃～+70℃
樣氣溫度：-40℃～+70℃（常規）。
相對濕度：≤10-95%RH （常規）非凝露場合。
工作電壓：12~30V（DC直流，單臺設備的標準電源為24V，1A或大于1A 的直流開關電源）。
防爆形式：Ex db ⅡC T6 Gb（氣體防爆） / Ex tb ⅢC T80℃ Db（粉塵防爆）
連接電纜：4~20mA選三芯屏蔽電纜，RS485選四芯，距離超1000米時單根線徑≥1.5mm；屏蔽層接大地。
電氣接口：3/4NPT，可選M20X1.5內螺紋、1/2NPT。
防護等級：IP66 防水濺和短時間雨淋，長時間雨淋需選配防雨罩或選擇不帶顯示的外殼或訂貨時注明。
外形尺寸：210×170×85mm
重量：1.8Kg

選配附件：墻壁安裝支架、固定在管道上的安裝支架（四分、六分管）、DN50法蘭管道安裝或不銹鋼螺紋焊座（需注明管道尺寸，如DN50、DN15...）、常溫高濕預處理系統、高溫高濕度預處理系統、高溫高濕高粉塵預處理系統、減壓閥、流量計、溫濕度測量、大容量SD存儲卡、防雨罩、24VDC或220AC采樣泵（采樣距離10米）、真空泵（采樣距離大于40米）、24V開關電源。
連電腦監控需要的配件：免費上位機軟件、RS485/RS232轉換器、無RS232接口的筆記本電腦還需USB/RS232 轉換連接線，如果要網絡傳輸還需 TCP/IP轉換器。
應用場合：石油、化工、醫藥、環保、煙氣分析、空氣治理等所有需要固定安裝，在線檢測氣體濃度的場合。

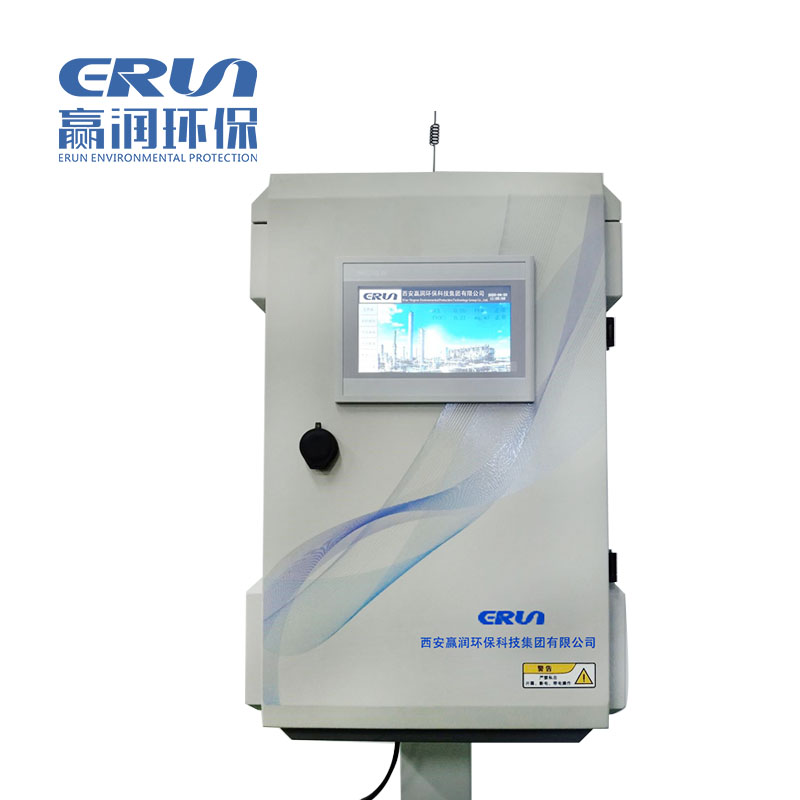

不銹鋼機箱
箱體采用不銹鋼、鋁合金、優質冷板、覆鋁鎂鋅板混合材質，是為露天戶外環境使用而設計的全天候設備保護箱，體積60*60*40cm,具備防雨、防塵、通風扇熱、抗紫外線（抗老化）、防銹、耐酸堿腐蝕、抗電磁干擾（抗雷電）的特點，箱內采用高自由度模塊化快拆式結構，便于設備的快速安裝及后期維護。

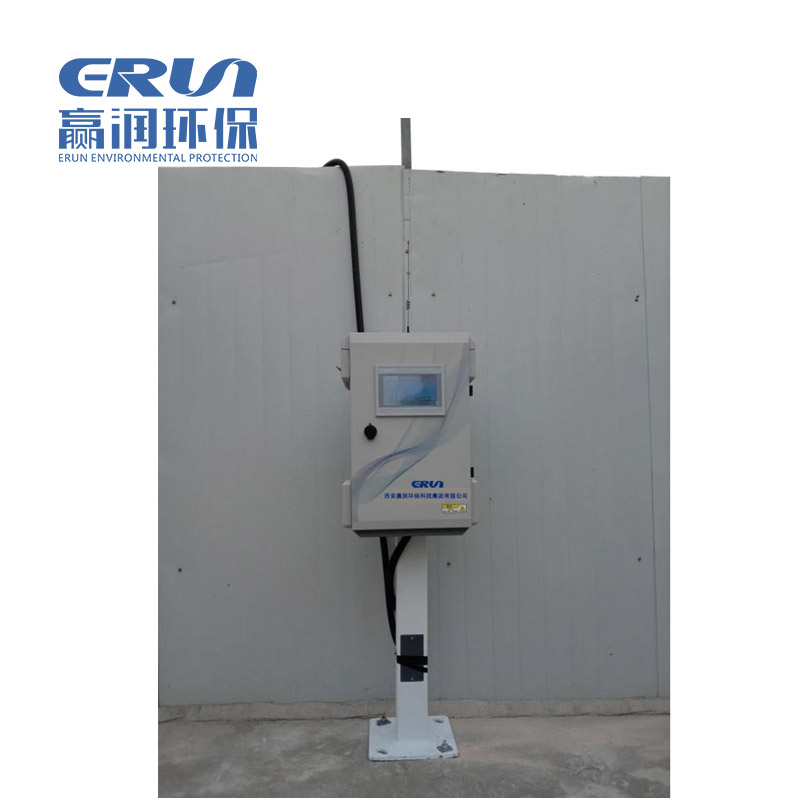

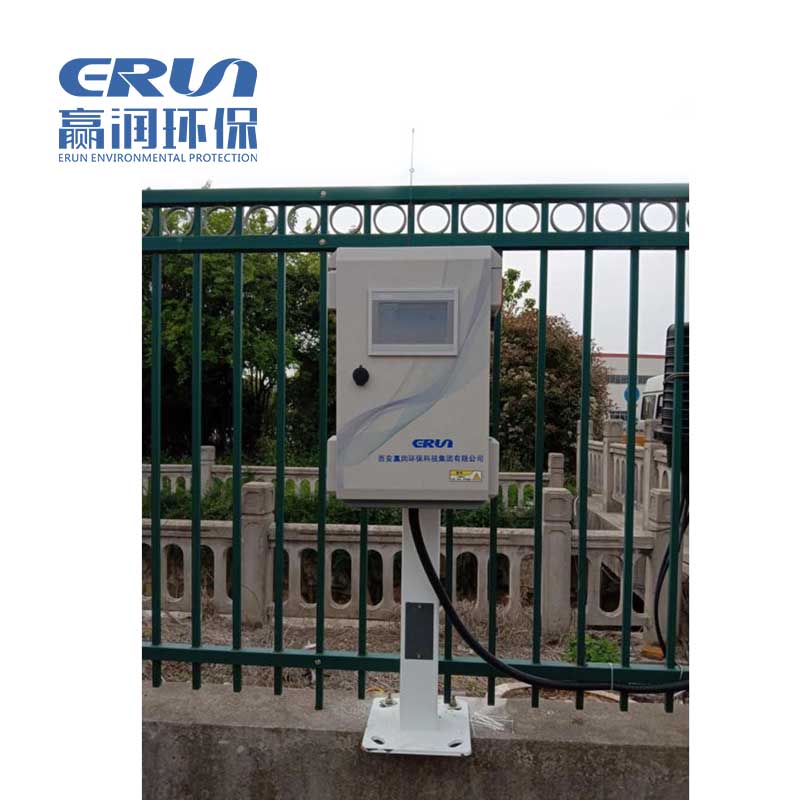

安裝立柱
有1.2米和1.5米可選，配備兩個抱箍和螺絲，安裝簡便。底座尺寸30*30cm，建議配4個10mm膨脹螺絲安裝固定。

ERUN-QZ9390廠界大氣污染因子監測設備配置清單：

廠界大氣污染因子監測監控設備		220V市電供電	1	套
1	在線式復合型氣體檢測儀	ERUN-PG51S系列，檢測單元可選1-6種氣體組合：NH3/H2S/HCL/CO/NO2/SO2/O3/VOC/PM2.5/PM10/溫濕度	1	個
2	電源管理系統	給各單元供電	1	個
3	無線傳輸模塊	將數據傳輸到網絡平臺	1	個
4	風扇	保持機箱內空氣流動	2	個
5	不銹鋼機箱	304不銹鋼，604020 （cm）	1	個
6	7寸LCD彩屏	實時顯示監測數據、功能操作	1	個
7	安裝立柱	1.2m或1.5m	1	個
8	使用說明書	使用方法說明	1	本
9	紅外遙控	操作檢測儀用	1	個
10	機箱鑰匙	配套機箱使用	1	個
11	太陽能供電板	選配	1	個
12	LED大屏	選配	1	個
12	氣象傳感器	選配	1	套

ERUN-QZ9390廠界大氣污染因子監測設備安裝選址：

一、選址原則
具有代表性：能客觀反映一定空間范圍內的環境空氣質量水平和變化規律，客觀評價城市、區域環境空氣狀況，污染源對環境空氣質量影響，滿足為公眾提供環境空氣狀況健康指引的需求。
具有可比性：同類型監測點設置條件盡可能一致，使各個監測點獲取的數據具有可比性。
具有整體性環境空氣質量評價城市點應考慮城市自然地理、氣象等綜合環境因素，以及工業布局、人口分布等社會經濟特點，在布局上應反映城市主要功能區和主要大氣污染源的空氣質量現狀及變化趨勢，從整體出發合理布局，監測點之間相互協調。
具有前瞻性：應結合城鄉建設規劃考慮監測點的布設，使確定的監測點能兼顧未來城鄉空間格局變化趨勢。
具有穩定性：監測點位置一經確定，原則上不應變更，以保證監測資料的連續性和可比性。

二、污染監控點布設原則
1.設置在源的主導風向和第二主導風向（一般采用污染最重季節的主導風向）的下風向的最大落地濃度區內，以捕捉到最大污染特征為原則進行布設
2.設在可能對人體健康造成影響的污染物高濃度區以及主要固定污染源對環境空氣質量產生明顯影響的地區
3.可根據監測目的確定點位布設原則增設污染監控點，必要時在臨近居民區和人群聚集區的廠界邊緣設置特征污染物監測站。
